‘Klemtechniek is consequent doorontwikkeld’

Combinatie van verschillende eigenschappen is de succesfactor

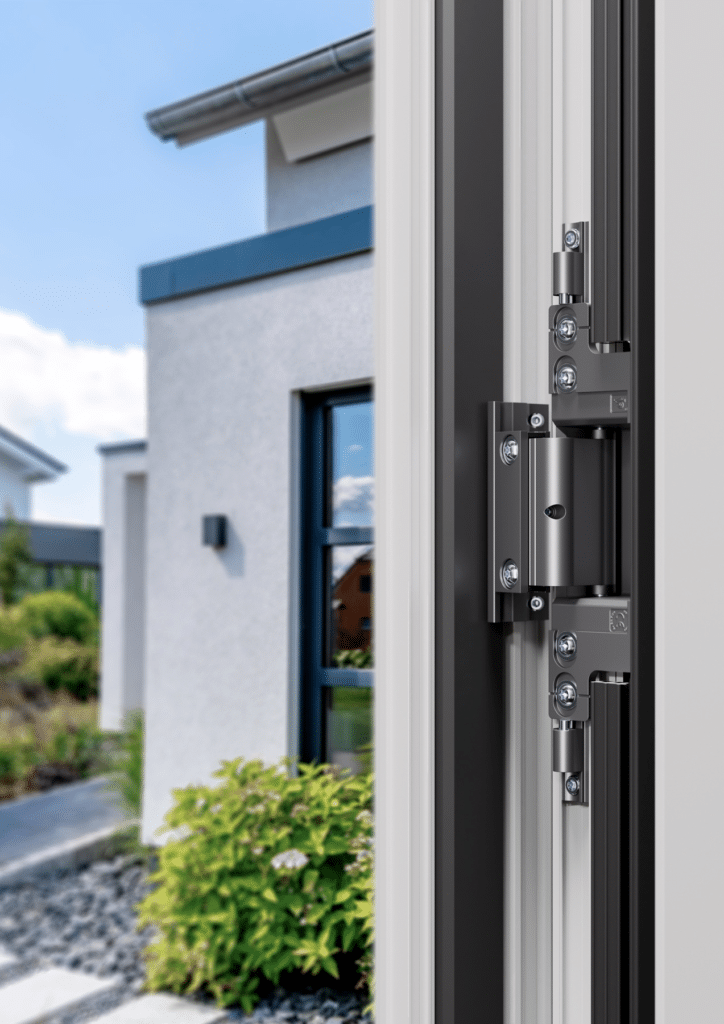

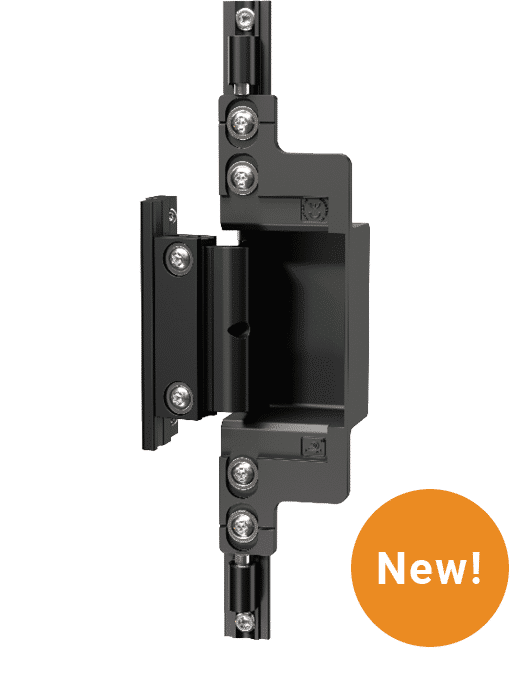

Tonny Maes is een specialistisch adviseur bij Dr. Hahn. Wij spraken voor deze editie van vakblad Profiel met hem over de introductie van de Hahn VL-Band G, een nieuw verdekt liggend deurscharnier. De eerste vraag: waarom heeft het bedrijf zich eigenlijk op dit segment gericht?

Tonny: “Dr. Hahn heeft al jarenlang veel ervaring met deurscharnieren die in de Eurogroef worden geklemd. Vanuit die expertise ontstond het idee om deze klemtechniek ook toe te passen op een verdekt liggend scharnier. Ons doel was een oplossing te ontwikkelen die eenvoudig te verwerken is en tegelijkertijd voldoet aan de eisen die vandaag de dag aan hoogwaardige aluminium deuren worden gesteld.”

Profiel: “Wat waren daarbij de grootste technische uitdagingen?”

Tonny: “Een verdekt liggend scharnier moet verschillende eigenschappen combineren. Het moet hoge deurgewichten kunnen dragen, ruime verstelmogelijkheden bieden en tegelijkertijd zo min mogelijk profielbewerking vereisen. Daarom hebben we onze klemtechniek verder doorontwikkeld. Bij de standaarduitvoering wordt de deurvleugel uitsluitend met klemplaten bevestigd. Mechanische bewerking van de deurvleugel is daardoor niet nodig.”

Profiel: “Welk voordeel is er voor de verwerker?”

Tonny: “Vooral een eenvoudiger productieproces. Alleen het kozijnprofiel hoeft te worden gefreesd om het voorgemonteerde scharnierdeel op te nemen. Voor de verschillende profielsystemen leveren wij passende montage- en bewerkingstekeningen, zodat CNC-bewerkingscentra eenvoudig kunnen worden geprogrammeerd. De deurvleugel blijft volledig vrij van extra verspanende bewerkingen.”

Profiel: “Bij verdekt liggende scharnieren is d e nastelbaarheid vaak een belangrijk punt.”

Tonny: “Absoluut. Daarom is de Hahn VL-Band G in zes richtingen verstelbaar. De hoogte kan met ±3,5 millimeter worden ingesteld, horizontaal is een verstelling van +4,5 en -2,7 millimeter mogelijk. Daarnaast kan ook de aandruk van de dichting worden aangepast. Alle instellingen kunnen worden uitgevoerd terwijl de deur is gemonteerd.”

Profiel: “Dus zonder hulp van een tweede monteur?”

Tonny: “Precies. Het scharnier is zo ontworpen dat één persoon alle afstellingen kan uitvoeren. Bovendien zijn de verstelpunten voorzien van duidelijke markeringen. Daardoor is direct zichtbaar welke aanpassing is gemaakt, wat het afstellen op de bouw aanzienlijk eenvoudiger maakt.”

Profiel: “Welke deurgewichten kan het scharnier aan?”

Tonny: “Met twee scharnieren kan de standaarduitvoering deurvleugels tot 120 kilogram dragen. Daarmee bestrijken we een groot deel van de toepassingen in de hoogwaardige woningbouw en utiliteitsbouw.”

Profiel: “Welke materialen zijn toegepast?”

Tonny: “De dragende onderdelen zijn vervaardigd uit geëxtrudeerd aluminium, aangevuld met hoogwaardige onderdelen van zinkspuitgietwerk. De bevestiging gebeurt met zes corrosiebestendige schroeven. Belangrijk voor ons was een robuuste constructie die duurzaam presteert en zonder speciaal gereedschap kan worden gemonteerd.”

Profiel: “Het scharnier is uitsluitend in zwart verkrijgbaar. Waarom is daarvoor gekozen?”

Tonny: “Een verdekt liggend scharnier moet zo onopvallend mogelijk zijn. Daarom hebben we gekozen voor een matte uitvoering in RAL 9005. Zodra de deur gesloten is, blijft het scharnier vrijwel volledig uit het zicht en past het goed bij moderne aluminium profielsystemen.”

Profiel: “Zijn er verschillende uitvoeringen beschikbaar?”

Tonny: “Ja. Naast de uitvoering voor de standaard Eurogroef leveren we ook een versie voor profielen met een 10/14 en 16 mm groef. De eigenschappen blijven gelijk. Het verschil is dat de klemplaten in de deurvleugel aanvullend met meegeleverde boorschroeven worden geborgd.”

Profiel: “Waar ziet u de belangrijkste toepassingsgebieden?”

Tonny: “Wij verwachten de grootste vraag in de hoogwaardige woningbouw, waar esthetiek en verdekt liggende beslagoplossingen steeds belangrijker worden. Tegelijkertijd is de Hahn VL-Band G ook geschikt voor brandwerende deuren, rookwerende deuren en vluchtdeuren. De CE-test volgens EN 1935 is succesvol afgerond, waardoor het scharnier ook voor deze toepassingen kan worden ingezet.”
